Lệnh Scale Trong CAD: Hướng Dẫn Sử Dụng Và Các Lưu Ý

Lệnh Scale trong CAD là một công cụ vô cùng quan trọng của quá trình thiết kế và vẽ kỹ thuật. Với điều này, bạn có thể sửa kích thước của các đối tượng mà không làm sửa hình dạng, tỷ lệ của chúng. Điều này rất hữu ích khi cần điều chỉnh kích thước bản vẽ, tạo các mô hình hoặc thiết kế sao cho phù hợp với các yêu cầu về tỉ lệ khác nhau. Trong bài viết này, hãy cùng gamebaihoangkim tìm hiểu về chủ đề, cách sử dụng và các lưu ý quan trọng.

Lệnh Scale trong CAD là gì?

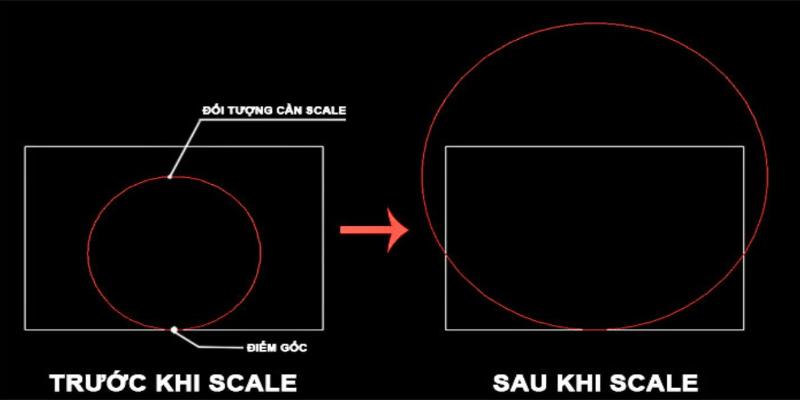

Lệnh Scale trong CAD là công cụ được sử dụng để thay đổi kích thước của đối tượng bản vẽ mà không làm thay đổi hình dạng hay tỷ lệ của các thành phần bên đối tượng đó. Nói cách khác, lệnh này cho phép phóng to hoặc thu nhỏ các đối tượng một cách chính xác và nhanh chóng mà không ảnh hưởng đến tỷ lệ của các chi tiết trong bản vẽ.

Bạn đang xem: Lệnh Scale Trong CAD: Hướng Dẫn Sử Dụng Và Các Lưu Ý

Cách sử dụng lệnh Scale

Lệnh Scale trong AutoCAD là một công cụ cực kỳ hữu ích giúp người dùng thay kích thước của các đối tượng bản vẽ một cách chính xác và hiệu quả.

Chọn đối tượng cần thay đổi kích thước

Trước khi sử dụng lệnh Scale trong CAD, bạn cần mở bản vẽ trong AutoCAD và chọn đối tượng mà bạn cần thay kích thước. Để chọn, bạn có thể sử dụng chuột hoặc cách chọn nhanh như Select, Window, hoặc Crossing. Nếu muốn sửa đổi độ to nhỏ của nhiều vật thể cùng lúc có thể giữ phím Shift hoặc Ctrl để chọn nhiều mục tiêu cùng lúc, giúp tiết kiệm thời gian và công sức.

Nhập lệnh Scale trong CAD

Xem thêm : Nâng cấp máy tính: Bí quyết tăng hiệu suất và kéo dài tuổi thọ

Sau khi chọn đối tượng, bạn nhập Scale vào dòng của AutoCAD và nhấn Enter. Ngoài ra, bạn cũng có thể chọn Scale từ thanh công cụ hoặc menu Modify. Sau khi nhập lệnh, AutoCAD sẽ yêu cầu chỉ định điểm gốc, tức là điểm cố định mà bạn muốn các mục tiêu thay đổi kích thước xung quanh. Điểm gốc này sẽ là điểm không thay đổi khi sửa kích thước đối tượng.

Chọn điểm gốc

Điểm gốc là điểm cố định quá trình sửa to nhỏ đối tượng và việc chọn điểm này rất quan trọng. Bạn có thể chỉ định một điểm cụ thể trên mục tiêu hoặc nhập tọa độ điểm gốc bằng bàn phím. Điểm gốc này sẽ giữ nguyên vị trí khi được phóng to hay thu nhỏ. Điểm gốc dễ nhận biết như tâm vật thể hoặc góc của hình chữ nhật, giúp duy trì độ chính xác trong bản vẽ.

Nhập tỷ lệ thay đổi kích thước

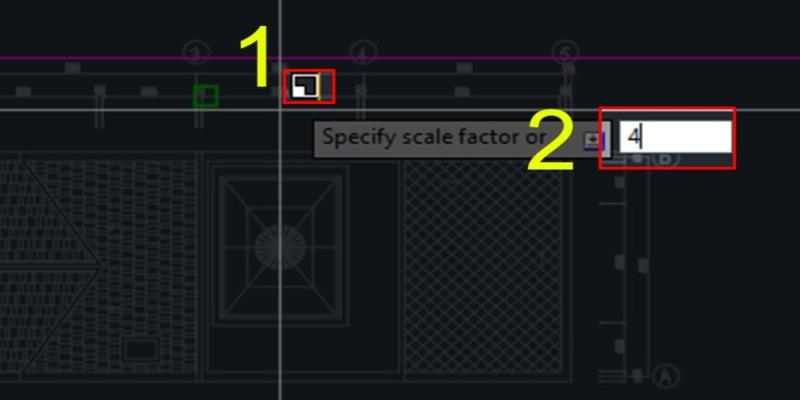

Sau khi chọn điểm gốc, bạn sẽ được yêu cầu nhập tỷ lệ thay kích thước đối tượng trong câu này. Tỷ lệ này có thể là một số nguyên hoặc thập phân tùy theo yêu cầu của bạn. Ví dụ, nếu muốn thu nhỏ đối tượng còn một nửa kích thước ban đầu, nhập 0.5 hoặc phóng to đối tượng gấp đôi, nhập 2. Tỷ lệ có thể linh hoạt thay đổi, nhưng hãy đảm bảo rằng nó phù hợp với kích thước yêu cầu trong bản vẽ.

Áp dụng thay đổi

Sau khi nhập tỷ lệ thay đổi kích thước, bạn chỉ cần nhấn Enter để hoàn tất quá trình. Lệnh scale trong cad sẽ tự động sửa đổi độ to nhỏ của đối tượng theo tỷ lệ mà đã chỉ định. Điều này giúp dễ dàng điều chỉnh các đối tượng trong bản vẽ mà không làm ảnh hưởng đến tỷ lệ các thành phần khác. Đảm bảo rằng tỷ lệ được nhập chính xác để đạt được kết quả như mong muốn.

Các lưu ý khi sử dụng lệnh Scale

Xem thêm : Cách Chỉnh Màn Hình Máy Tính Đơn Giản Và Hiệu Quả Nhất

Khi sử dụng lệnh Scale trong CAD, có một số lưu ý quan trọng để đảm bảo rằng quá trình thay đổi kích thước diễn ra chính xác và hiệu quả:

Chọn điểm gốc hợp lý

Điểm gốc là điểm cố định quá trình sửa kích thước, vì vậy việc chọn điểm gốc đúng rất quan trọng. Nó giúp đảm bảo rằng đối tượng không bị lệch hoặc thay đổi vị trí không mong muốn khi sửa kích thước. Việc chọn điểm gốc chính xác giúp duy trì tính chính xác của bản vẽ và tránh các sai sót trong quá trình chỉnh sửa, đặc biệt khi làm việc với các thiết kế yêu cầu độ chính xác cao.

Kiểm tra tỷ lệ trước khi áp dụng

Tỷ lệ thay đổi kích thước có thể tác động lớn đến bản vẽ, ảnh hưởng đến độ chính xác và sự cân đối của các đối tượng. Vì vậy, bạn cần đảm bảo rằng tỷ lệ nhập là chính xác và phù hợp với yêu cầu thiết kế trước khi dùng lệnh Scale trong CAD. Một tỷ lệ không đúng có thể khiến các đối tượng trở nên quá lớn hoặc quá nhỏ, làm sai lệch tổng thể bản vẽ và ảnh hưởng đến chất lượng công việc.

Sử dụng lệnh Undo nếu cần thiết

Nếu kết quả sau khi thay đổi kích thước không như mong muốn sau khi sử dụng lệnh Scale trong CAD, bạn có thể sử dụng Undo để quay lại trạng thái trước đó. Điều này giúp bạn dễ dàng thử lại với tỷ lệ hoặc điểm gốc khác mà không ảnh hưởng đến toàn bộ bản vẽ. Undo là một công cụ quan trọng, đặc biệt khi bạn đang làm việc với các bản vẽ phức tạp và yêu cầu độ chính xác cao.

Lệnh Scale trong CAD là một công cụ mạnh mẽ và vô cùng hữu ích với quá trình thiết kế và vẽ kỹ thuật. Việc sử dụng các câu này không chỉ giúp bạn thay đổi kích thước của các đối tượng một cách dễ dàng mà còn đảm bảo tính chính xác các bản vẽ kỹ thuật.
